GABION AL 10% & PVC GABION AL 10%
กล่องกระชุหิน ชนิดเส้นลวดเคลือบอลูมิเนียม 10% แบบหุ้ม PVC และไม่หุ้ม PVC
กล่องกระชุหิน ชนิดเส้นลวดเคลือบอลูมิเนียม 10% แบบหุ้ม PVC และไม่หุ้ม PVC
รายละเอียดผลิตภัณฑ์
-
กล่อง GABION
- มีลักษณะเป็นกล่องที่มีความยืดหยุ่นได้ ทำจากลวดตาข่ายถักรูปหกเหลี่ยมที่ขึ้นรูปทรงเป็นกล่อง ขนาดตามความต้องการที่ระบุไว้ในแบบ, รายการประกอบแบบ หรือใน BOQ
-
การประกอบ
- กล่องมีลักษณะการประกอบกล่องโดยการพับขึ้นรูปกล่องจากวัสดุชิ้นเดียวโดยไม่มีรอยต่อบริเวณจุดพับด้านก้นกล่องและฝาปิดกล่อง
-
ลักษณะช่องตาข่าย:
- เป็นรูปหกเหลี่ยม พันเกลียวเป็นคู่ๆ 3 เกลียว (ปกติเรียกว่าเกลียว 2 ชั้น) สำหรับกล่อง GABION นั้น ลวดตาข่ายจะมีเส้นผ่านศูนย์กลางดังแสดงในตารางขนาดของช่องตาข่าย สำหรับกล่อง GABION ใช้ขนาดความกว้าง 8-10 ซม. และความยาว 10-13 ซม. โดยความกว้างช่องตาข่ายของกล่อง GABION จะวัดจากศูนย์กลางถึงศูนย์กลางของเกลียว
คุณสมบัติกล่องลวดตาข่ายเหล็ก (GABION และ MATTRESS)
-
ประเภทลวด: เป็นชนิดเคลือบอลูมิเนียม-สังกะสี (ALU-ZINC)
- มาตรฐาน มอก. 71-2532 หรือ BS 1052/1980 หรือ ASTM A90/A90 M-13 ประกอบขึ้นจากลวดตาข่ายถักเป็นรูปหกเหลี่ยมชนิดเกลียว 3 รอบ
- มาตรฐาน มอก. 3656-2566 โดยลวดทั้งสองเส้นจะต้องบิดพันเข้าหากัน ห้ามมีลวดเส้นหนึ่งเป็นแกนแล้วมีอีกเส้นหนึ่งพันรอบแกนหลัก
- กล่อง GABION: มีขนาดสัดส่วนตามแบบโดยมีขนาดช่องตาข่ายจากระยะพันเกลียว โดยใช้ขนาดความกว้าง 8-10 ซม. และความยาว 10-13 ซม.
- กล่อง MATTRESS: มีขนาดสัดส่วนตามแบบโดยมีขนาดช่องตาข่ายจากระยะพันเกลียว เท่ากับ 6×8 ซม.
-
การขึ้นรูป:
- ขึ้นรูปกล่องเป็นสี่เหลี่ยมให้ได้ขนาดและสัดส่วนตามแบบระบุและมีผนังกั้นในทุก 1 เมตร และมีฝาปิด-เปิดได้ โดยการยึดแผงตาข่ายเพื่อขึ้นรูปกล่อง GABION หรือ MATTRESS เข้าด้วยกันด้วยแหวนรัดรูปตัว C (SPENAX)
-
ความแข็งแรง:
- ทำจากลวดเหล็กชุบสังกะสีมีขนาดเส้นผ่านศูนย์กลางไม่น้อยกว่า 3.0 มม. และมีน้ำหนักสังกะสีที่เคลือบไม่น้อยกว่า 275 กรัม/ตร.ม. และสามารถต้านแรงดึงได้ไม่น้อยกว่า 38 กก./ตร.มม.
การใช้งาน
การใช้งานกล่องเกเบี้ยนเคลือบ อลูมิเนียม-สังกะสี (Alu-Zinc Gabion)
กล่องเกเบี้ยนชนิดนี้ถูกออกแบบมาเพื่อความทนทานสูงสุดในสภาวะแวดล้อมที่รุนแรง โดยมีการใช้งานหลักดังนี้:

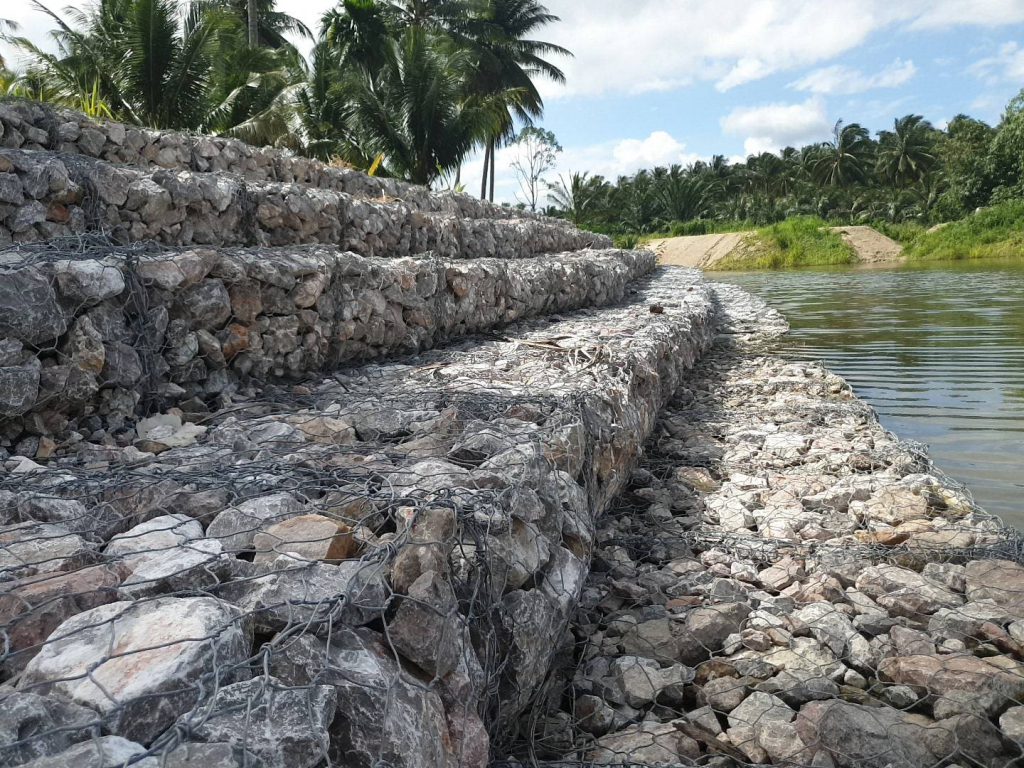

- การป้องกันการกัดเซาะชายฝั่งและตลิ่ง (Erosion Control): ใช้สำหรับสร้างกำแพงกันดินเพื่อป้องกันการกัดเซาะของกระแสน้ำในแม่น้ำและชายฝั่งทะเล ด้วยคุณสมบัติของลวดที่เคลือบสารกันสนิมประสิทธิภาพสูง.
- การก่อสร้างกำแพงกันดิน (Retaining Walls): ใช้ในการรับแรงดันดินในงานก่อสร้างถนน งานทำทางรถแไฟ หรือพื้นที่ลาดชัน เพื่อป้องกันดินสไลด์.
- การปรับภูมิทัศน์ (Landscaping): ด้วยรูปลักษณ์ที่ดูทันสมัยและสะอาดตาจากผิวลวด Alu-Zinc จึงนิยมนำไปใช้ตกแต่งสวน สร้างรั้วบ้าน หรือผนังตกแต่งอาคารที่ต้องการสไตล์ Loft หรือ Industrial.
- งานชลประทาน (Hydraulic Structures): ใช้ในการสร้างฝายแม้ว เขื่อนป้องกันน้ำท่วม หรือทางระบายน้ำ เพื่อควบคุมทิศทางของน้ำอย่างมีประสิทธิภาพ.
จุดเด่นที่ควรใช้ในการตลาด (Selling Points)
- อายุการใช้งานยาวนานกว่า: ด้วยปริมาณสารเคลือบลวดที่มากกว่า 350 กรัม/ตร.ม. และมีส่วนผสมของอลูมิเนียมมากกว่า 10% ทำให้ทนทานต่อสนิมได้ดีกว่าลวดชุบกัลวาไนซ์ทั่วไปหลายเท่า.
- ความแข็งแรงสูง: ตัวลวดโครงกล่องมีเส้นผ่าศูนย์กลางถึง 3.4 มม. และมีกำลังรับแรงดึงมากกว่า 38 กก./ตร.ม. ทำให้โครงสร้างมีความมั่นคงสูงมาก.
- มาตรฐานระดับสากล: สินค้าผลิตตามมาตรฐาน มอก. 71-2532 และผ่านการทดสอบ ASTM เพื่อให้มั่นใจในคุณภาพทุกกล่อง.
- เป็นมิตรต่อสิ่งแวดล้อม: โครงสร้างเกเบี้ยนช่วยให้ระบายน้ำได้ดี ลดแรงดันน้ำ และช่วยให้พืชพรรณสามารถเจริญเติบโตแทรกตามช่องว่างของหินได้ตามธรรมชาติ.
Specification of Gabion Al 10%
| ประเภทกล่องลวดตาข่าย | ขนาดช่องตาข่ายหกเหลี่ยม (MESH SIZE) (มม.) | ประเภทลวด | เส้นผ่าศูนย์กลางลวด (มม.) | ปริมาณสารเคลือบลวด *(กรัม/ตร.ม.) | ปริมาณ Al ในสารเคลือบ **(%) | กำลังรับแรงดึง (กก./ตร.ม.) |
|---|---|---|---|---|---|---|
| เกเบี้ยนเคลือบ อลูมิเนียม-สังกะสี (Alu-Zinc) | 80 x 100 100 x 120 100 x 130 |
ลวดโครงกล่อง | 3.4 ± 0.10 | > 350 | > 10 | > 38 |
| ลวดถักตาข่าย | 2.7 ± 0.08 | > 290 | > 10 | |||
| ลวดพันกล่อง | 2.2 ± 0.06 | > 290 | > 10 | |||
| แมทเทรสเคลือบ อลูมิเนียม-สังกะสี (Alu-Zinc) | กว้าง 60 (±10) ยาว 80 (±15) |
ลวดโครงกล่อง | 2.7 ± 0.08 | > 290 | > 10 | > 38 |
| ลวดถักตาข่าย | 2.2 ± 0.06 | > 290 | > 10 | |||
| ลวดพันกล่อง | 2.2 ± 0.06 | > 290 | > 10 |
หมายเหตุ :
* ปริมาณสารเคลือบลวด ทดสอบตามมาตรฐาน มอก. 71-2532 หรือ ASTM A90/A90 M-13 (2018) เท่านั้น
** ปริมาณอลูมิเนียมในสารเคลือบ ทดสอบตามมาตรฐาน ASTM E1277-14 เท่านั้น
** ความต้านทานแรงดึง ทดสอบตามมาตรฐาน มอก. 71-2532 หรือ ASTM B-04 เท่านั้น
ราคา
| รายการวัสดุ (ลวดโครง 3.5 มม. / ลวดถัก 2.7 มม.) | ช่องตา (ซม.) | ขนาด (เมตร) | ราคากลาง (บาท) |
|---|---|---|---|
| กล่องเกเบี้ยน เส้นลวดเคลือบสังกะสี ผสมอลูมิเนียม AL 10% |
8×10 | 1x1x0.5 | 1,552.50 ฿ |
| 1x1x1 | 2,357.50 ฿ | ||
| 2x1x0.5 | 2,817.50 ฿ | ||
| 2x1x1 | 3,392.50 ฿ | ||
| 8×12 | 1x1x0.5 | 1,495.00 ฿ | |
| 1x1x1 | 2,300.00 ฿ | ||
| 2x1x0.5 | 2,760.00 ฿ | ||
| 2x1x1 | 3,335.00 ฿ | ||
| 10×12 | 1x1x0.5 | 1,437.50 ฿ | |
| 1x1x1 | 2,242.50 ฿ | ||
| 2x1x0.5 | 2,702.50 ฿ | ||
| 2x1x1 | 3,277.50 ฿ | ||
| กล่องเกเบี้ยนหุ้ม PVC ทั้งกล่อง | 8×10 | 1x1x0.5 | 1,679.00 ฿ |
| 1x1x1 | 2,484.00 ฿ | ||
| 2x1x0.5 | 3,105.00 ฿ | ||
| 2x1x1 | 4,554.00 ฿ | ||
| 8×12 | 1x1x0.5 | 1,610.00 ฿ | |
| 1x1x1 | 2,415.00 ฿ | ||
| 2x1x0.5 | 3,059.00 ฿ | ||
| 2x1x1 | 4,485.00 ฿ | ||
| 10×12 | 1x1x0.5 | 1,552.50 ฿ | |
| 1x1x1 | 2,357.50 ฿ | ||
| 2x1x0.5 | 2,990.00 ฿ | ||
| 2x1x1 | 4,427.50 ฿ | ||
| กล่องแมทเทรส (ช่องตา 6×8) | 6×8 | 2x1x0.3 | 1,840.00 ฿ |
| 3x2x0.3 | 4,830.00 ฿ | ||
| 4x2x0.3 | 5,865.00 ฿ | ||
| 6x2x0.3 | 8,452.50 ฿ | ||
| กล่องแมทเทรสหุ้ม PVC ทั้งกล่อง | 6×8 | 2x1x0.3 | 1,955.00 ฿ |
| 3x2x0.3 | 5,232.50 ฿ | ||
| 4x2x0.3 | 6,727.50 ฿ | ||
| 6x2x0.3 | 9,372.50 ฿ | ||
| กล่องเกเบี้ยน ชนิดมีหางเสริมกำลัง (AL 10%) | 8×10 | 2x1x0.5×1 | 3,553.50 ฿ |
| 2x1x1x1 | 4,128.50 ฿ | ||
| กล่องเกเบี้ยนหุ้ม PVC ชนิดมีหางเสริมกำลัง | 10×12 | 2x1x0.5×1 | 4,186.00 ฿ |
| 2x1x1x1 | 5,623.50 ฿ |
